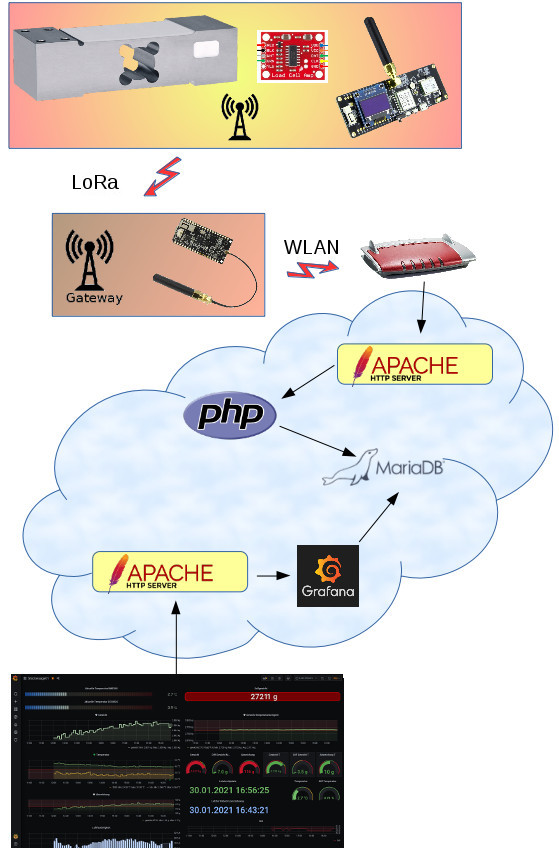

Prototyp Bienenstockwaage

Das war ein Prototyp. Fazit: Der Stromverbrauch ist noch zu hoch. Der Akku hält ca. 2,5 Monate.
Der nächste Versuch wird mit zwei 25 Jahre alten PV-Modulen mit ehemals 53 Wp, einem Solarregler und einem dicken Akku gestartet.

Bauteile Elektrik Stockwaage

  • ATmega328P-PU 8 Mhz
  • HX711 – AD-Wandler für Wägesensoren in Brückenschaltung
  • Bosche Wägezelle H42A-C3-0200
  • DS3231 Real Time Clock
  • LCD
  • I2C Interface LCM1602
  • SD-Card Modul
  • DS18S20 Temperatursensor
  • Schaltregler TSR 1-2450 (DC/DC Wandler u.a. 12V -> 5V)
  • Taster, Widerstände, LEDs, Poti

Vielleicht für jemanden interessant: OpenScale -> fertige Platine für Wägezellen. Firmware bei GitHub. Ich wollte aber noch ein SD-Card Modul und eine RTC und nur 8 Mhz.

Gestell
Testmessung
Elektrik
V1 LEDs, Schalter und LCD in Kiste
Elektrik
V1 LEDs, Schalter und LCD in Kiste
V2 LEDs, Schalter und LCD extern
V2 LEDs, Schalter und LCD extern
Testbetrieb
Testbetrieb
Daten Testbetrieb
Daten Testbetrieb
